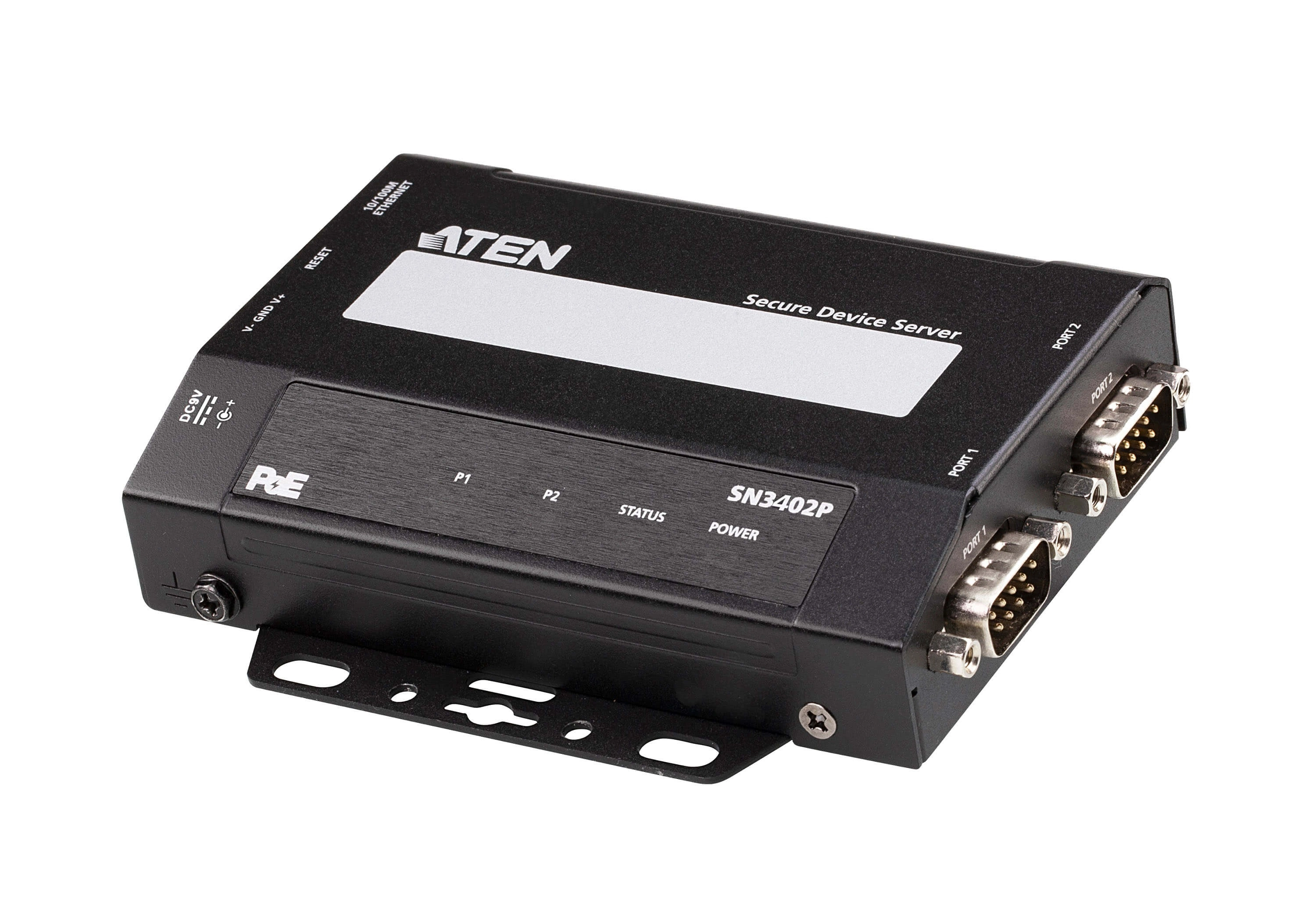

De SN3402P beveiligde apparaatserver is een netwerkapparaat op IP-basis die op veilige wijze verouderde seriële RS-232/422/485 apparaten verbinden met een ethernetnetwerk zodat deze extern toegankelijk zijn vanaf elke computer, waardoor u het aantal seriële poorten voor elke hostcomputer via een netwerk kunt uitbreiden.

De SN3402P is in het bijzonder geschikt voor industrie procescontrolesystemen gezien het grote gebruik van Supervisory Control and Data Acquisition (SCADA) systemen binnen vele industrieën voor het verzamelen van gegevens van PLC’s, meters en sensoren via seriële poorten. De SN3402P vertaalt in twee richtingen data tussen seriële en ethernet formats en verzorgt toegang tot de data van alle gegevensverzamelingsinstrumenten van lokale en externe locaties via een ethernetnetwerk.

De SN3402P is voorzien van enkele handige gebruiksmodi. Het ondersteunt secure TCP server / client, secure serial tunneling server / client, secure Real COM en console management modi voor beveiligingscruciale toepassingen zoals telecom, toegangscontrole en extern locatiebeheer. Bovendien kunnen de IEEE 802.3af compliant modellen zonder aanvullende stroomvoorziening worden aangedreven door een PoE PSE-apparaat.

De SN3402P kan worden gebruikt als standaard Modbus gateway om te converteren tussen Modbus TCP en Modbus RTU / ASCII protocollen. Het kan Modbus seriële slave-apparaten naadloos integreren in een bestaand Modbus TCP-netwerk en ze daardoor beschikbaar stellen voor seriële master-apparaten.

Specificaties

Product
Product id	866756
Merk	Aten
Partnr	SN3402P-AX
EAN/UPC code	4710469341571
Technische details
Seriële poort(en)	2
RS-422 signalen	GND, RxD+, RxD-, TxD+, TxD-
Stop bits	1, 1.5, 2
RS-485 signalen	Data+, Data-, GND, RxD+, RxD-, TxD+, TxD-
Parity bit	Even, Mark, N, Odd, Space
Flow Control type	DTR/DSR, RTS/CTS, XON/XOFF
Data bits	5, 6, 7, 8
RS-232 signalen	CTS, DCD, DSR, DTR, GND, RTS, RXD, TXD
Baud snelheid	921.6 Kbit/s
Datastroombeheer	Y
Netwerkstandaard	IEEE 802.3af
Overdrachtssnelheid	100 Mbit/s
Isolatie	1.5 kV
Electrostatic Discharge (ESD) bescherming	8 kV
Ethernet LAN, data-overdrachtsnelheden	10, 100 Mbit/s
Overspanningsbeveiliging in voltage	2 kV
Soort serieële aansluiting	RS-232/422/485
Duurzaamheidscertificaten	RoHS, UL ECOLOGO
Poorten & interfaces
Ethernet LAN	Y
Aantal Ethernet LAN (RJ-45)-poorten	1
Klemmenblokpoort	Y
Duurzaamheid
Naleving van duurzaamheid	Y
Logistieke gegevens
Land van herkomst	Taiwan
Hoeveelheid per omdoos	10 stuk(s)
Gewicht omdoos	4960 g
Lengte omdoos	490 mm
Breedte van de omdoos	315 mm
Hoogte van de omdoos	178 mm
Verpakkingsvolume	2265.35 cm³
Volume omdoos	27467.33 cm³
Netto gewicht kartonnen doos	2800 g
Inhoud van de verpakking
Gebruiksaanwijzing	Y
DIN-railset inbegrepen	Y
Klemmenblok inclusief	Y
Aantal voetjes	4 stuk(s)
Design
Kleur van het product	Black
Reset button	Y
Materiaal behuizing	Metal
DIN rail bevestiging	Y
Veiligheid	UL 60950-1, UL 62368-1
Eisen aan de omgeving
Temperatuur, in bedrijf	0 - 60 °C
Temperatuur bij opslag	-40 - 75 °C
Relatieve luchtvochtigheid, in bedrijf	5 - 95 procent
Gewicht en omvang
Breedte	117 mm
Gewicht	220 g
Diepte	98 mm
Hoogte	26 mm
Breedte verpakking	59 mm
Hoogte verpakking	160 mm
Gewicht verpakking	430 g
Diepte verpakking	239 mm
Indicatie
LED-indicatoren	Power, Status
Energie
Type stroombron	DC, PoE
Ingangsspanning	100 - 240 V
Vermogensverbruik (max)	1.3 W
Typisch stroomverbruik	1.19 W
Spanning	9 - 48 V
Frequentie	50 - 60 Hz
